Cómo identificar los cables de un telefonillo

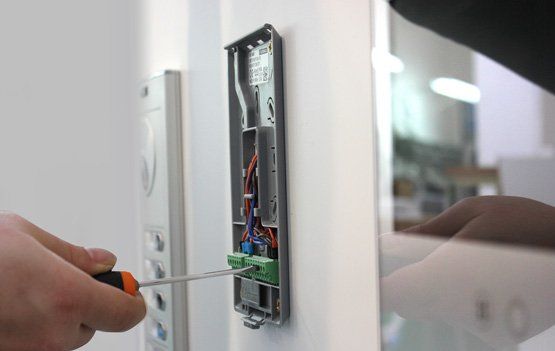

Si has llegado hasta este artículo es porque posiblemente te encuentres o bien reparando un portero automático o realizando la instalación de un portero automático y te hayas encontrado en una situación en la que no consigues identificar los cables del telefonillo para poder realizar las conexiones correctamente.

Lo más fácil para saber como realizar la conexión de los hilos de un portero automático es disponer del manual del fabricante. No obstante esto no siempre es tan sencillo porque podemos encontrarnos con los siguientes dos problemas:

Cómo instalar un telefonillo de diferentes marcas en cuyo caso necesitaríamos averiguar la manera de hacer compatibles ambas marcas, es decir, la marca de la placa exterior y la del telefonillo interior, teniendo o sin tener el manual del fabricante.

Cómo Instalar un sistema de portero automático de cualquier marca sin disponer del manual del fabricante.

Antes de explicarte el conexionado de los cables de un portero quizás te apetezca leer los siguientes tutoriales y artículos:

Como reparar un portero automático cuando este no se oye, cuando se escucha mucho ruido por el auricular, cuando no abre la puerta, cuando no suena al pulsar el timbre o cuando el volumen se escucha bajo
Como instalar un portero automático tu mismo
Como instalar un portero automático de la marca Tegui

¿Cuantos cables tiene un telefonillo?

Primero es importarte tener claro que aunque no sepamos donde va cada hilo, debemos saber que todos los porteros analógicos disponen 5 hilos que son los siguientes:

Hilo de abrepuertas

Hilo del micrófono

Hilo del auricular

Hilo del común o masa

Hilo del timbre

Ahora veamos como identificar cada uno de ellos para conectarlos correctamente.

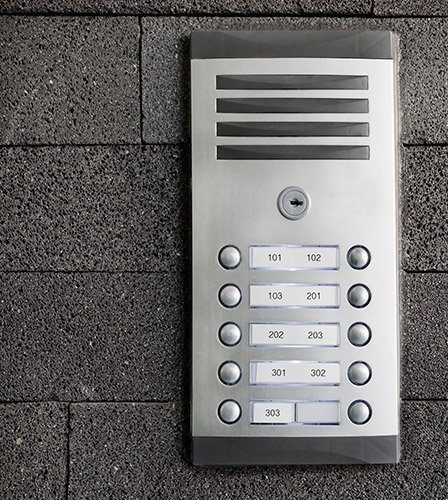

Conectar los hilos de un portero automático donde el telefonillo y la placa exterior son de diferentes marcas o modelos

Opción con manuales del fabricante

Si disponemos de manual, el cual podemos solicitar al fabricante o descargar a través de su web oficial, podemos seguir los pasos que manuelelectricista nos explica de manera muy gráfica en este video para hayar la equivalencia entre ámbas marcas.

Como identificar los cables de un telefonillo Tegui - Descargar Manuales

Como identificar los cables de un telefonillo Golmar - Descargar Manuales

Como identificar los cables de un telefonillo Fermax - Descargar Manuales

Como identificar los cables de un telefonillo Auta - Descargar Manuales

Opción sin manual del fabricante

El otro caso es que que no encontremos los manuales de uno o de los dos fabricantes de cada una de las partes del portero automático o directamente de ninguna de las dos partes. En este caso vamos a tener que trabajar dedicarle más tiempo al conexionado. Para llevar a cabo estos pasos necesitarás la ayuda de un polímetro.

Lista de servicios

POLIMETRO ECONÓMICO

Comprar en Amazón >> Elemento de lista 1

Con la ayuda del polímetro averigua cual es el cable común o masa. Desconectados los cinco cables, pide a alguien que toque el timbre de la calle. Con el polimetro, busca los cables que te marque el polimetro 12V. Encontrarás dos cables así: uno será el común o masa que estamos buscando y el otro es del abrepuertas. Para saber cual es cual, conecta alguno de estos cables con otro cualquiera de los tres restantes y cuando la persona que te esta ayudando escuche por fin el abrepuertas, podrás saber que ese es el conexionado para el cable abrepuertas, el otro que la abre es comun o masa y el que no sabías que era se convierte en timbre. Ya tienes identificados 3 cables.

Faltan 2 cables por identificar, el del altavoz y micrófono. Para identificarlos conéctalos a prueba o error, si funciona es correcto si no cambia la conexión al otro cable.
